¿Cómo prevenir una válvula de retención de novia marina el flujo inverso?

¿Qué es una válvula de retención de novia marina?

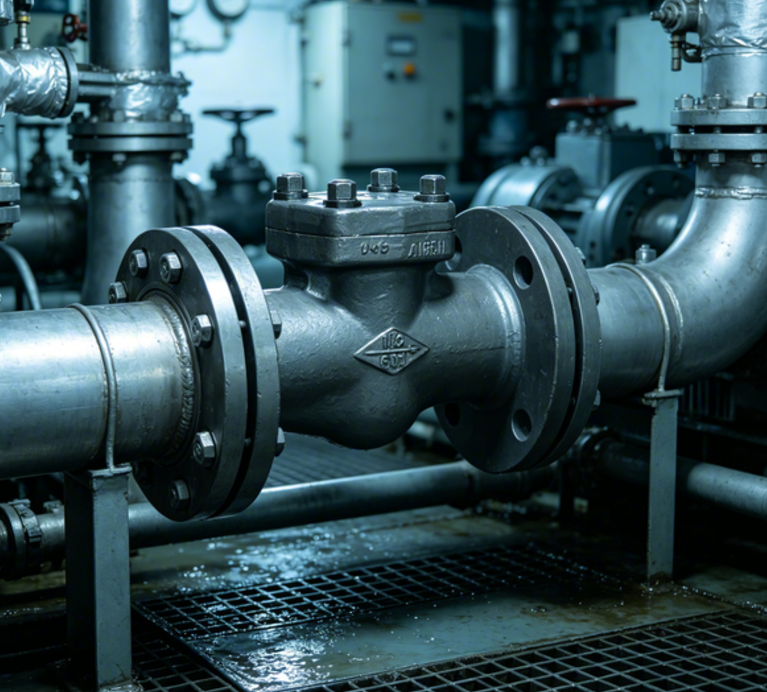

Una válvula de retención de brida marina es una válvula unidireccional diseñada para usar en sistemas de tuberías marinas. Su propósito básico es simple. Permite que el fluido pase en la dirección deseada y se cierre cuando el flujo intenta revertirse.

La palabra "brida" describe el método de conexión. En lugar de estar conectado únicamente mediante roscas u otros métodos de unión, la válvula tiene extremos embridados que se conectan con bridas de tubería correspondientes. Esto hace que la válvula forme parte de una disposición de tuberías más grandes.

La palabra "marino" se relaciona con el entorno previsto. Los barcos y los equipos marinos a menudo operan cerca del agua, la sal, las vibraciones, las condiciones operativas cambiantes y el espacio de instalación limitado. Por lo tanto, la selección de la válvula debe considerar el servicio en el que se utilizará el componente.

Una válvula de retención es diferente de una válvula de aislamiento operada manualmente. Su función principal no es iniciar ni detener el flujo cuando el operador lo desee. En cambio, responda a la dirección del movimiento del fluido.

Cuando el fluido se mueve normalmente, el elemento de cierre interno se aleja de su asiento. Esto crea un camino para el fluido. Cuando el flujo se debilita o comienza a invertirse, el elemento de cierre retrocede hacia el asiento. Entonces se restringe o cierra el paso.

Esta acción básica es lo que le da a la válvula de retención de novia marina su función antirretorno.

¿Cómo permite la válvula el flujo hacia adelante?

El fluido llega por el lado de entrada y su presión e impulso actúan directamente sobre el elemento de cierre interior.

Una vez que el flujo hacia adelante genera suficiente fuerza para mover ese elemento, el pasaje se abre y el fluido continúa a través de la tubería.

El movimiento exacto depende del diseño con el que estés tratando. Una válvula de retención oscilante gira su disco alrededor de una bisagra: el flujo hacia adelante la empuje para abrirse y, cuando el flujo disminuye, se vuelve a cerrar. Otros diseños se mueven de manera completamente diferente: algunos se deslizan en línea recta, otros dependen de un recurso para ayudar a cerrar el elemento. Mecánicas diferentes, el mismo objetivo subyacente: abrir para el flujo hacia adelante, cerrar contra el revés.

Lo que importa aquí es que nada de esto requiere que alguien esté frente a un panel de control. El propio fluido suministra toda la fuerza que la válvula necesita para realizar su trabajo en funcionamiento normal.

Ésa es exactamente la razón por la que las válvulas antirretorno encajan de forma tan natural en sistemas en los que la dirección del flujo debe gestionarse automáticamente. La válvula simplemente se asienta en la línea y reacciona cuando las condiciones cambian a su alrededor.

Resultado final: una pieza de protección contra el flujo bastante elegante. El fluido que se mueve en la dirección correcta mantiene la válvula abierta y apartada. Gire esa dirección y la válvula reaccionará en consecuencia.

¿Qué sucede cuando el flujo intenta revertirse?

El flujo inverso comienza cuando cambia la relación de presión dentro de la tubería. El líquido puede comenzar a retroceder hacia la parte anterior del sistema.

En este momento el elemento de cierre es empujado hacia su asiento. Una vez que alcance la posición cerrada, se bloqueará la ruta de flujo normal.

Esta es la acción clave detrás de la prevención del flujo inverso.

Imagine agua moviéndose desde una bomba hacia otra parte del recipiente. Mientras la bomba está funcionando y el agua avanza, la válvula de retención permanece abierta. Si la bomba se detiene y el agua comienza a retroceder, la válvula responde al cambio y se cierra.

El mismo principio básico se aplica cuando se producen cambios de presión en otras partes de la tubería. La válvula no necesita entender por qué ha cambiado el flujo. Simplemente responda a la dirección del fluido.

Esta respuesta automática puede ayudar a evitar que el líquido regrese a las bombas, tanques u otros equipos. Las válvulas de retención marinas se describen como dispositivos que se abren con flujo directo y se cierran contra flujo inverso.

El momento y la calidad de la acción de cierre dependen del diseño de la válvula y de las condiciones a su alrededor. Es por eso que la selección de una válvula de retención debe estar relacionada con la aplicación de tubería real en lugar de basarse únicamente en su apariencia general.

¿Cómo detiene el elemento de cierre el reflujo?

El elemento de cierre es la parte que separa básicamente el flujo directo del flujo inverso.

Cuando el fluido se mueve en la dirección correcta, el elemento se aleja del área de sellado. Esto deja un paso abierto. Cuando cambia la dirección, el elemento regresa hacia el área de sellado.

Una vez que el elemento llega a su asiento, la abertura queda en gran medida bloqueada. El fluido que intenta retroceder se encuentra con una barrera cerrada.

Los diferentes diseños de válvulas de retención con brida marina logran esta acción de diferentes maneras.

El cuerpo de la válvula contiene este movimiento dentro del recorrido de la tubería. La conexión de novia externa mantiene la válvula asegurada entre las secciones de tubería.

La zona de sellado también es importante. Una válvula de retención necesita que el elemento de cierre y su asiento se unan de manera que restrinja el movimiento inverso no deseado. La disposición exacta del sellado depende del diseño de la válvula y del servicio.

Esta es la razón por la que una válvula de retención es más que simplemente un trozo de tubería con una trampilla en su interior. Su movimiento interno, superficie de cierre, cuerpo y conexión contribuyen a la función antirretorno.

¿Por qué el flujo inverso es una preocupación en las tuberías marinas?

El flujo inverso puede crear problemas porque los sistemas de tuberías marinas a menudo conectan varios equipos. Un cambio en una parte del sistema puede influir en otra parte.

Por ejemplo, una bomba puede mover fluido hacia un área de almacenamiento u otra sección del recipiente. Si el flujo se detiene y no hay protección contra el movimiento de retorno, el fluido puede regresar hacia la bomba.

Una válvula de retención puede ayudar a separar estas dos direcciones de movimiento. Permite que el flujo previsto continúe mientras limita el movimiento en la dirección opuesta.

El flujo inverso también puede afectar los sistemas de drenaje y descarga. En algunas aplicaciones marinas, el agua externa puede crear presión contra una salida. Un dispositivo antirretorno puede ayudar a evitar que el agua regrese a las tuberías internas.

Las aplicaciones de drenaje marino son un claro ejemplo. Las válvulas de retención de carcasa o tormentas pueden permitir la descarga del recipiente mientras se cierra cuando la presión externa del agua o el reflujo actúa en la dirección opuesta.

El mismo principio puede resultar útil en otros sistemas donde dos secciones conectadas no deben intercambiar libremente fluido en ambas direcciones.

El objetivo no es complicar todo el sistema de tuberías. Se trata de introducir un control direccional automático en una ubicación específica.

¿Dónde se utilizan comúnmente las válvulas de retención de novia marina?

Las válvulas de retención de novia marina se pueden encontrar en muchos tipos de tuberías a bordo. Su función cambia ligeramente según el fluido y el equipo conectado a la línea.

Los sistemas de agua son un área de uso común. Es posible que sea necesario mover agua dulce y agua de mar entre bombas, tanques, equipos relacionados con el calor y otras partes de la embarcación. Una válvula de retención puede ayudar a mantener la dirección de movimiento prevista.

Los sistemas de refrigeración son otra aplicación importante. Es posible que el fluido necesite viajar a través del equipo en una dirección controlada. Prevenir el flujo de retorno puede ayudar a mantener el comportamiento del sistema más predecible.

Los sistemas de lastre también pueden utilizar válvulas antirretorno. El agua de lastre debe moverse a través de rutas de tubería designadas y la dirección del flujo puede cambiar durante diferentes condiciones operativas.

Los sistemas de sentina y drenaje presentan otro uso. Es posible que estos sistemas necesiten descargar agua desde el interior del recipiente y al mismo tiempo limitar la posibilidad de que el agua regrese por el mismo camino. Las referencias de plomería marina también identifican salidas de sentina, circuitos de agua dulce y líneas de drenaje como áreas comunes para válvulas de retención.

Algunos sistemas marinos también manejan petróleo o combustible. En estas aplicaciones, la válvula debe seleccionarse según el fluido y las condiciones en las que funcionará.

La válvula no realiza la misma función completa en todas las aplicaciones. Su función depende de la disposición de las tuberías a su alrededor.

¿Cómo soporta la conexión de novia la válvula?

La conexión de novia es una parte importante de cómo se integra la válvula en las tuberías marinas.

Se coloca una válvula con brida entre las conexiones de tubería correspondientes. Las secciones contiguas se aseguran entre sí para que la válvula pase a formar parte del recorrido de flujo continuo.

Esta disposición puede resultar útil en entornos marinos porque los sistemas de tuberías suelen contener múltiples componentes. Es posible que las bombas, filtros, tanques, intercambiadores de calor, válvulas de aislamiento y válvulas de retención deban trabajar juntas.

Una conexión nupcial también brinda al personal de mantenimiento una forma práctica de acceder a la válvula cuando se requiere inspección o reemplazo. La válvula se puede separar de la sección de tubería sin cortar la tubería.

La conexión aún debe coincidir con la disposición de las tuberías circundantes. La dirección del flujo debe verificarse antes de la instalación, porque una válvula de retención está diseñada para funcionar en una dirección particular.

Comúnmente se proporciona una flecha u otra marca en el cuerpo de una válvula de retención para mostrar la dirección de flujo prevista. Seguir esa indicación es importante. Si la válvula se instala en la dirección incorrecta, el elemento de cierre interno no podrá realizar su función prevista.

Los proveedores de válvulas marinas ofrecen válvulas de retención con bridas en varias disposiciones estructurales para agua, agua de mar, aceite, combustible y otros servicios.

¿Qué factores afectan la protección contra flujo inverso?

La capacidad de una válvula de retención de novia marina para controlar el flujo inverso depende de algo más que la propia válvula. El sistema de tuberías circundantes también es importante.

La dirección del flujo debe ser clara. La válvula debe colocarse de manera que su mecanismo de cierre interno pueda responder naturalmente a los cambios de flujo.

El estado de las superficies de sellado es otra consideración. La suciedad, los depósitos, el desgaste o los daños pueden interferir con la acción de cierre. Si el elemento de cierre no puede regresar adecuadamente a su asiento, puede continuar el flujo no deseado.

El fluido en sí también importa. El agua de mar, el agua dulce, el petróleo, el combustible y otros fluidos pueden crear diferentes condiciones operativas. Por lo tanto, la selección de válvulas marinas debe tener en cuenta el medio de servicio.

La orientación de la instalación también puede afectar ciertos diseños de válvulas de retención. No todas las válvulas funcionan exactamente de la misma manera cuando se colocan en una posición diferente. Por lo tanto, se deben seguir las instrucciones de instalación del fabricante para la válvula seleccionada.

También se debe considerar el entorno circundante. Una válvula de retención colocada cerca de una bomba puede tener una función diferente a la instalada en una salida de drenaje.

El mantenimiento es igualmente importante. Una válvula de retención puede parecer simple desde el exterior, pero su movimiento interno debe permanecer lo suficientemente libre para que la válvula se abra y cierre según lo previsto.

La inspección periódica puede ayudar a identificar signos de desgaste, contaminación, adherencia o problemas de sellado antes de que interfieran con el sistema de tuberías.

Para aplicaciones marinas, la compatibilidad del material es otra consideración porque el agua de mar y los entornos marinos pueden ser exigentes. Los productos de válvulas de retención marinas están disponibles en materiales seleccionados para diferentes condiciones de servicio, incluido bronce y otros materiales resistentes a la corrosión.

Por lo tanto, una válvula de retención de novia marina evita el flujo inverso mediante una secuencia sencilla. El movimiento del fluido hacia adelante abre la válvula. Un cambio hacia el movimiento inverso provoca que el elemento de cierre interno regrese hacia su asiento. El pasaje se cierra e impide que el fluido regrese a través de la línea.

Esa simple acción automática permite que la válvula sirva como barrera direccional dentro de muchos sistemas de tuberías marinas, mientras que la conexión de brida proporciona una forma práctica de integrar esa barrera en una red de tuberías más grande.
